一、項目背景
3C產品已經在日常生活中不可或缺，而且使用量有增無減，近些年智能手機的大規模銷售使其成為一個行業新的增長點，IPHONE,SAMSANG等爆炸式擴展，同樣帶動了以一批自動化生產中的一些設備，本文主要為大家講解一些手機聽筒音圈的制作工藝要求，以及臺達自動化產品在此行業的應用。手機聽筒音圈，手機聽筒音圈是關乎手機通話質量的關鍵所在，其繞線的緊密和均勻程度會有很嚴格的要求。
二、臺達解決方案
1.繞線動作分析

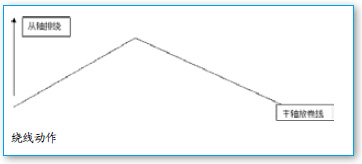

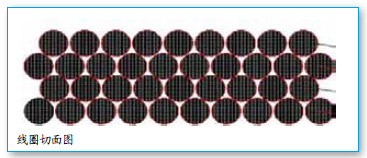

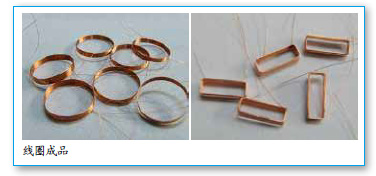

音圈是緊密排列的線材組合在一起，有固定繞組和電感的線圈，根據工藝要求的不同，有等匝數音圈和奇偶音圈之分，主軸繞線放卷在做定位動作，從軸排線會根據主軸的每一個位置點走到對應的位置，從而實現音圈的精密排列，其中從軸的跟隨性越強，其繞出來的音圈效果會越好，實質如下圖所示為主軸和從軸的線性關系。
2.臺達解決方案

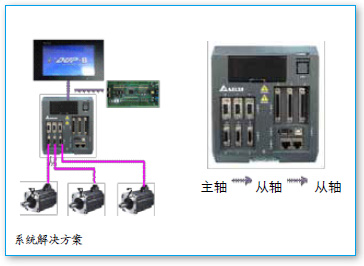

臺達HMC系統提供全套解決方案，臺達HMC是一款集合顯示和控制一體的控制器，配合M伺服驅動器，高速總線DMCNET作為網絡接口實現數據傳輸，在該應用要求中，HMC+M展示出來以下幾點功能：
■ 繞線通過凸輪實現，使用三合一驅動器使從軸跟隨主軸的延遲極度小。
■ 邏輯控制和顯示部分由HMC主機實現。

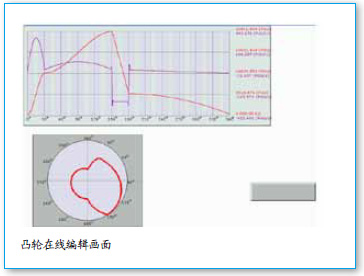

■ 凸輪功能塊可以在HMC操作界面上直接修改，適用于可多種不同形式的繞線動作。如下圖所示。
■ 支持繞線動作教導，保存，導入，導出等功能。
■ 伺服參數調節等HMC在線直接修改。

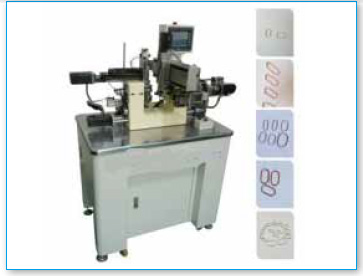

3.設備圖片

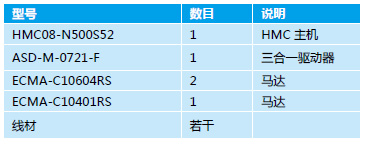

4.產品使用清單
三、項目總結
此案例使用臺達HMC+M組合方案，總線通訊方式使得其安裝和調試環節大大減輕，穩定性更高，提高操作便易性，為自動化行業發展添一份力量。
